Kuluçka makinası yapmak isteyenlere örnek teşkil etmesi için buradan bütün aşamaları resimleyeceğim ve sizlerle paylaşacağım. Böylece hem öğrenmek isteyenlere bir fikir teşkil etmiş olurum. Hem de kendi hatalarımı daha iyi görmemi sağlar ve sizlerin eleştirileri ile hatalarımı düzeltme imkanını bulurum.

Öncelikle yapacağım makine 300 civarı kapasiteli bir gelişim makinesi olacak arkadaşlar. Bunun için ben bir hurda buzdolabı kullanmayı düşünüyorum.

Bence en ideal makine iki kapılı double büyük aile boyu buzdolabı olmalı. Zira alt katını makine bölmesi üst kısmını ise elektrik bağlantılarının olduğu bölüm şeklinde tasarlamayı düşünüyorum.

Kolay gelsin ilyas bey sizin sayenizde bizde yeni bir şeyler ogrenmis oluruz.

Buzdolabından mı yapsam osb lam veya mdf Lam dan mı yapsam karar veremedim. Çünkü buzdolabının kapağına gözetleme camı yapmak oldukça zor geliyor bana.

Bence en iyisi buzdolabı izolasyon acisindan  yani.gözetleme caminida gerekli alet edavat varsa zor olmaz herhalde.

kolay gelsin şimdiden İlyas bey. OSB veya MDF yerine pleywood plaka yı öneririm, yüzeyleri fenolik film kaplama olduğu için birleşim yerlerini de güzel izole ederseniz sıfır nem kaybı sağlar, OSB ve MDF ye ekstra bir kaplama yapmanız gerekir. ayrıca nemden etkilenip genleşmeden ötürü makinanızın düzenini de bozabilir.

31 ocakta BİM e hem nem hemde sıcaklık olcen alet geliyor 9tl ye haberiniz olsun

ilyas bey bence bulabilirseniz önü camlı meşrubat,su dolapları kullanırsanız daha iyi olur.

Linklerin Görülmesine İzin Verilmiyor. Uye ol Veya Giris yap
kolay gelsin şimdiden İlyas bey. OSB veya MDF yerine pleywood plaka yı öneririm, yüzeyleri fenolik film kaplama olduğu için birleşim yerlerini de güzel izole ederseniz sıfır nem kaybı sağlar, OSB ve MDF ye ekstra bir kaplama yapmanız gerekir. ayrıca nemden etkilenip genleşmeden ötürü makinanızın düzenini de bozabilir.

Uyardığınız için teşekkür ederim. Zaten OSB veya MDF olursa mutlaka Lam yani kaplamalı olacak.

Linklerin Görülmesine İzin Verilmiyor. Uye ol Veya Giris yap
ilyas bey bence bulabilirseniz önü camlı meşrubat,su dolapları kullanırsanız daha iyi olur.

Onu biraz araştırdım lakin onlara çok para istiyorlar. Malum el yapımı makinenin amacı ucuza mal etmek olunca amacından sapıyor.

İlyas abi bencede osbden yap iç tarafında aliminyum folyo ile kaplama yaparsın servo kuluçkanın tüm makineleri öyle çıkımı hakkında da duyduklarım olumlu

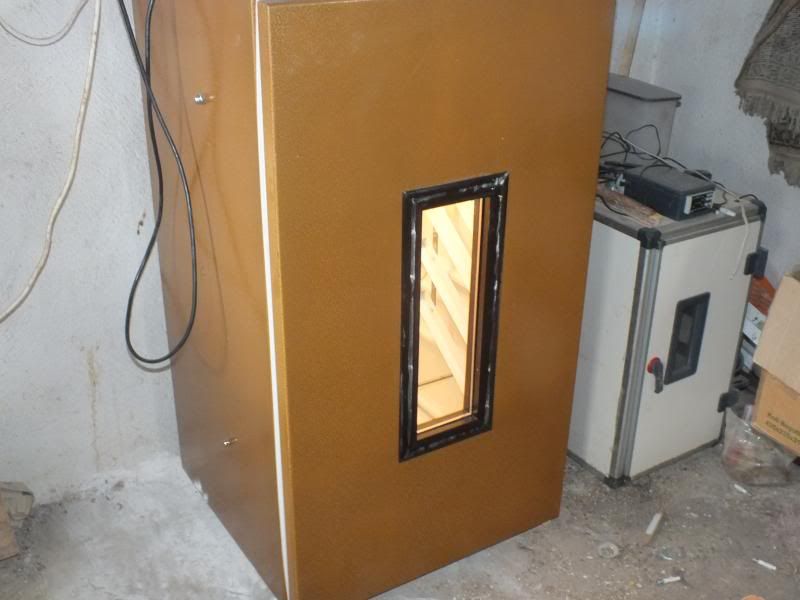

İlyas abi kesinlikle buzdolabını öneririm kendime ait 3 adet el yapımı makinamın 2 tanesi buzdolabından 1 tanesi 300 kapasiteli diğeri ise 108 kapasiteli.Spiral ile dolabın ön kısmındaki saçı kesmek 10 dakika sürmuyor.Yanlız ön tarafa izleme camı nekadar dar ve kısa olursa okadar avantaj sağlamakta.Aşağıya birkaç resim atıyorum.

[IMG]http://img492.yukle.tc/thumbs/9398b.jpg[/img] (http://img492.yukle.tc/image.php?id=9398b.jpg)

[IMG]http://img492.yukle.tc/thumbs/3924b1.jpg[/img] (http://img492.yukle.tc/image.php?id=3924b1.jpg)

[IMG]http://img492.yukle.tc/thumbs/8304mini.JPG[/img] (http://img492.yukle.tc/image.php?id=8304mini.JPG)

Bende buzdolabına karar verdim kardeşim. Arayışlara başladım. Hurdalıkları gezeceğiz en kısa zamanda.

Pencere bölmesi için kapak kısmında spiral ile kesme işi kolay zaten de camı oraya monte etmek biraz zor gibi geldi bana. Zira çift cam olması lazım sanırım.

Evet İlyas abi çift cam olmaz ise ısı yalıtımı iyi olmayacaktır hem elektrik hemde nemde orantısızlık yaşayabilirsin.örnekteki gibi asitatlı kalemle çizip kesebilirsin yanlız benim gibi hataya düşme cam oturmaz ise zorla güç uygulamasında bulunma cam çatlayabiliyor

Isıcam kesilen yerden 1-3 mm küçük olduktan sonra sorun olmayacaktır.Küçük gelse bile kenarlara kapılara sıkılan köpük veya silikonla kalan boşluklar kapatılabilir.

üstadım ben yaptığım dolabı ispralle kesip içten camın oturması için 3 cm yer açtım ısı camı sipariş edip oto camcı dan cam fitil alıp sacın kenarlarını fitille döndün şeffaf silikonla silikonlayıp camı oturturdum üzerine az bi ağırlık bırakıp 24 saat kurumaya bıraktım çok güzel oldu

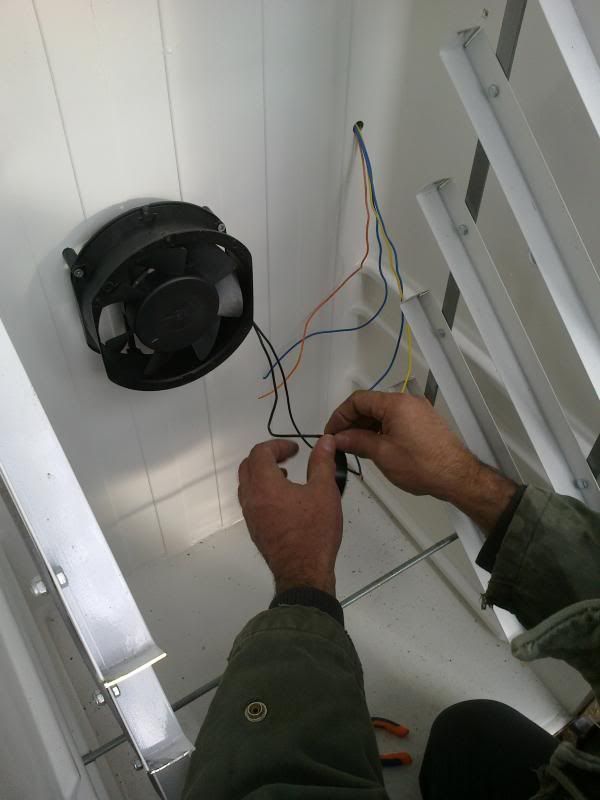

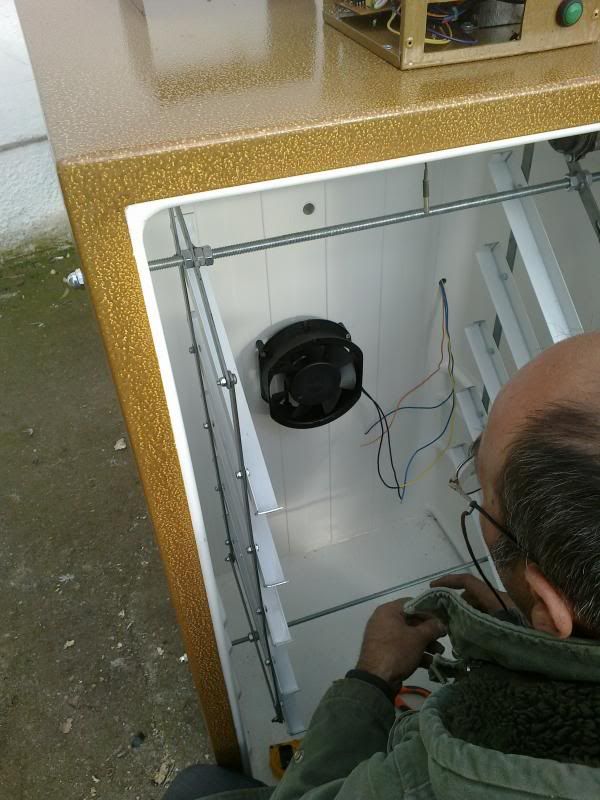

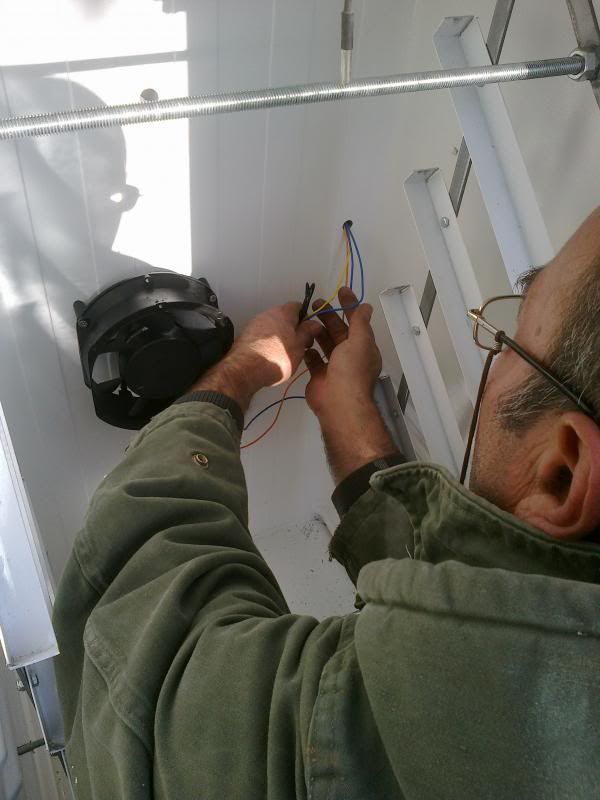

Makineyi kendim yapmak istedim ama gerek zaman probleminden dolayı gerekse makine kabininin pencere bölmesini iyi yapamayacağımı düşündüğüm için Nevzat Türken abimden yardım rica ettim. Kendisi de sağolsun beni kırmadı ve kabini ve çevirme sistemini kendisi dizayn etti. Bana sadece fan ve rezistansı takmak işi kaldı. Kendisine bu vesile ile tekrar teşekkür etmek istiyorum.

Biraz makinadan bahsedelim. Makine tek kapılı bir orta boy buzdolabından yapılmış 270 yumurta gelişim yapmak üzere dizayn edilmiş bir makinedir. Kullanılan parçalar ve takribi değerleri aşağıda belirtilmiştir.

1- Makine kabini hurda buzdolabı         40 TL

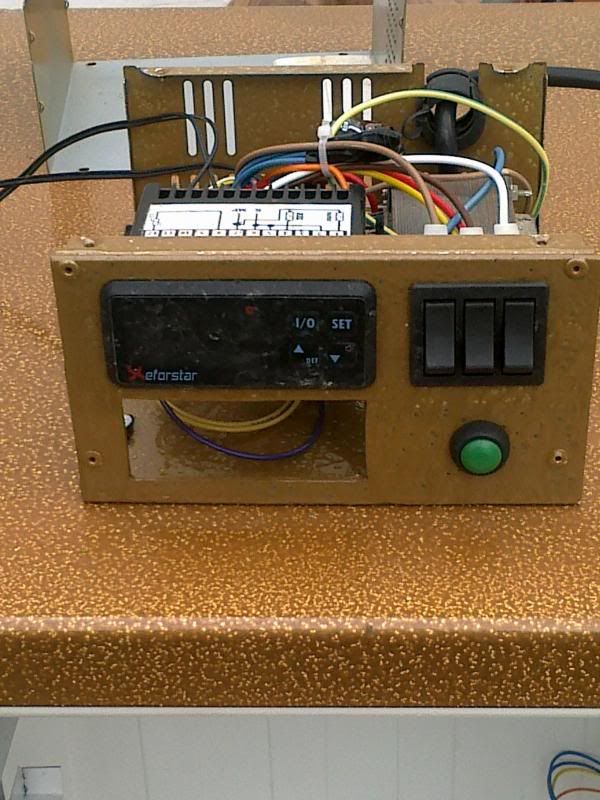

2- En önemli parça Termostat            125 TL  Eforstar TR 12 T pıd kontrollu
3- 220 volt 15 Cm lik fan                    40 TL

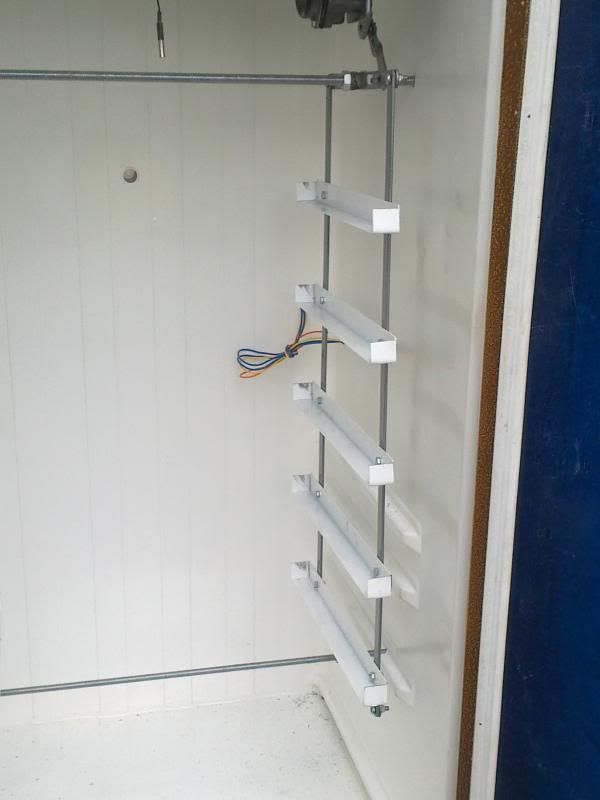

4- Çevirme sistemi için metaller           30 TL

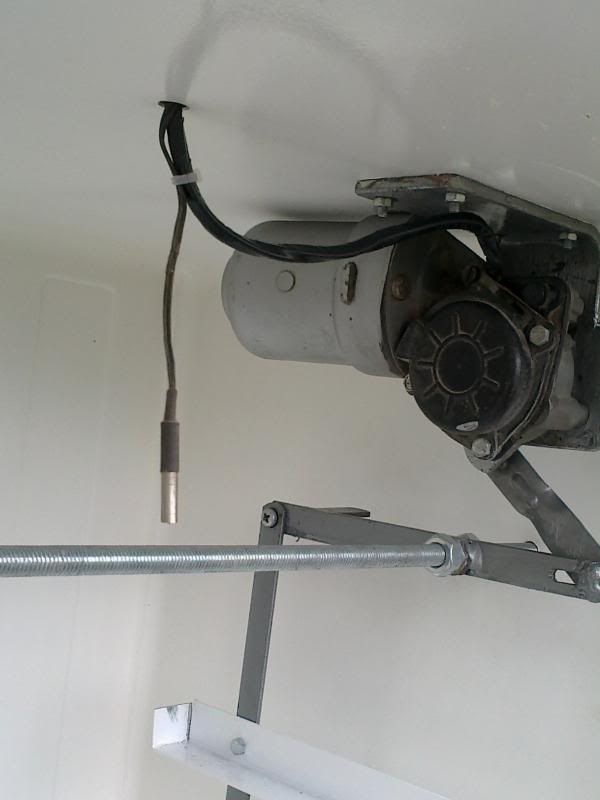

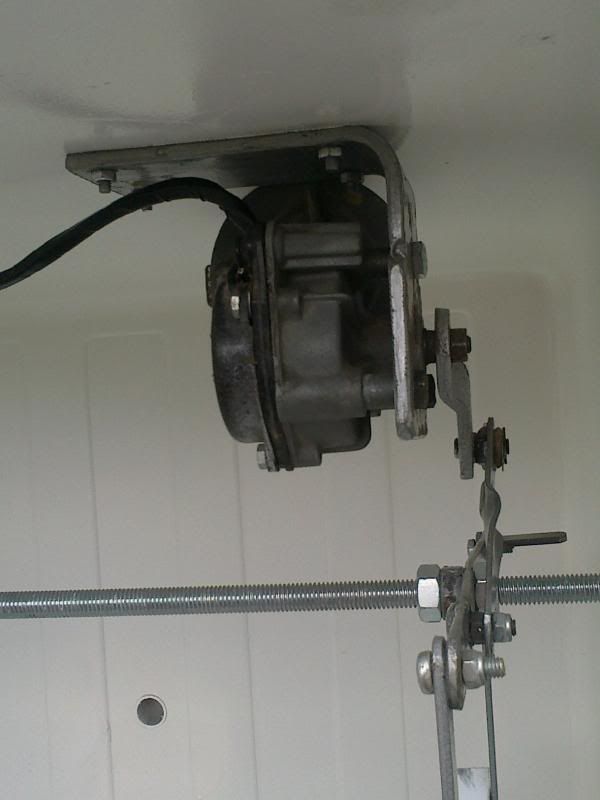

5- Çevirme için çıkma silecek motoru    25 TL
6- Silecek Motoru için adaptör             15 TL
7- Rezistans özel imalat tüp rez.         25 TL
8- 5 Adet Gelişim viyolü                     50 TL
9- Aliminyum viyol çerçeveleri             25 TL

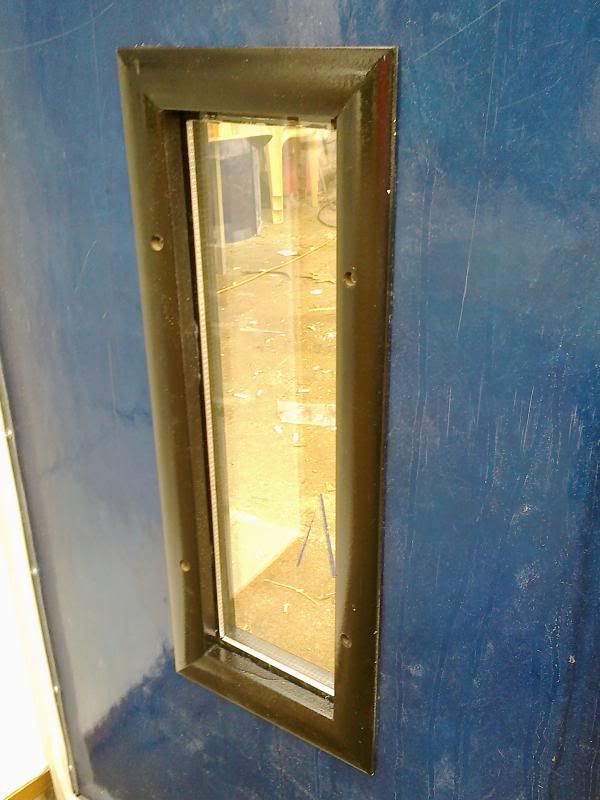

10 Kabim gözetleme camı (Çiftcam)     20 TL
Nevzat beyin elinin emeği :               Paha biçilemez.

Genel toplam :                                  395 TL Malzemeler

http://i64.photobucket.com/albums/h187/hovarda15/08022014015.jpg

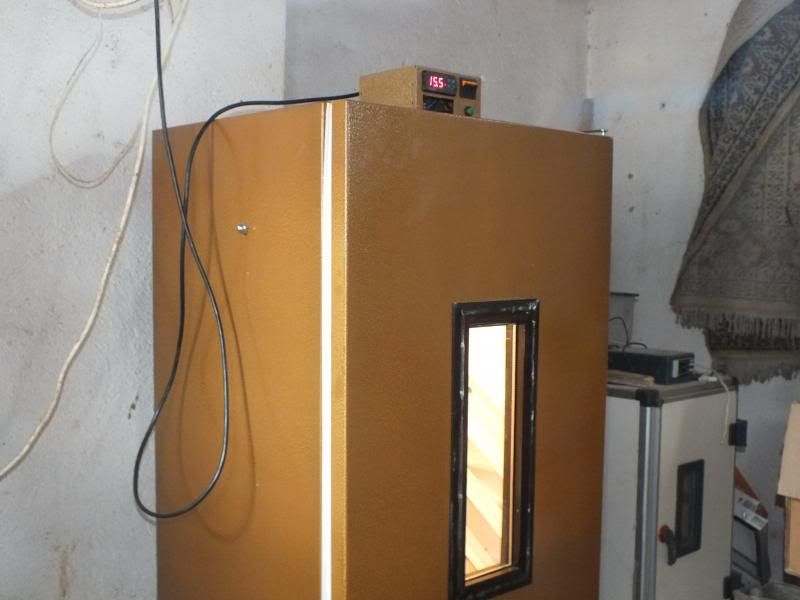

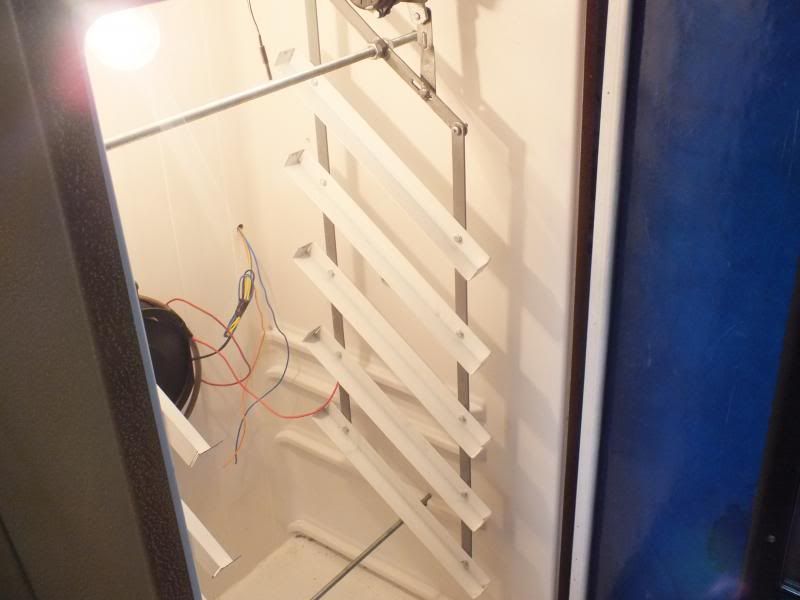

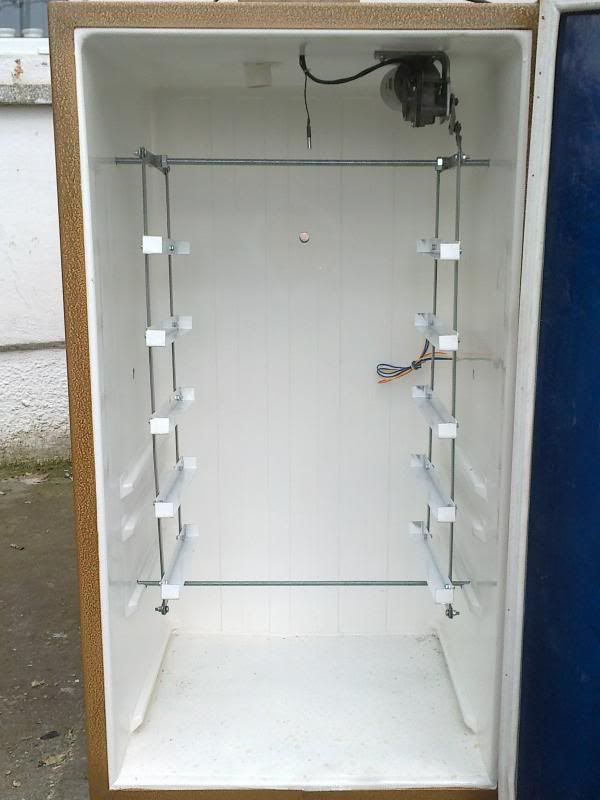

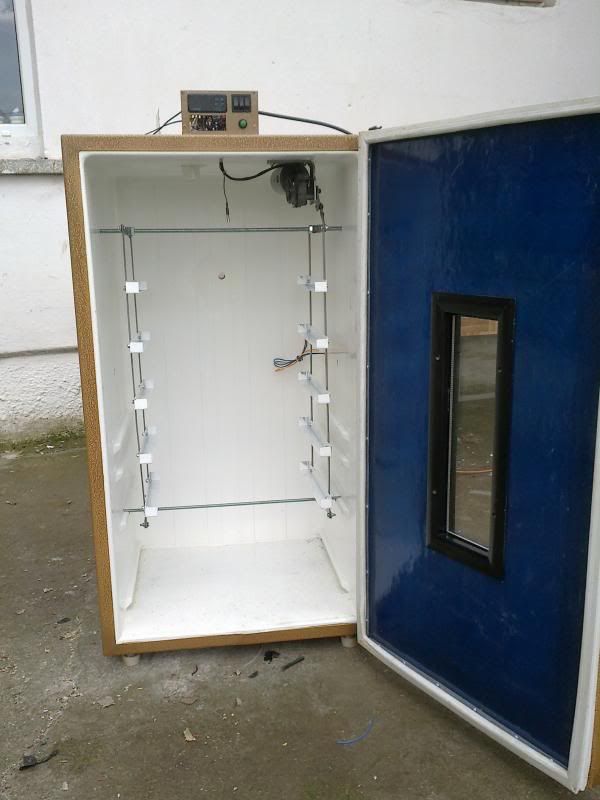

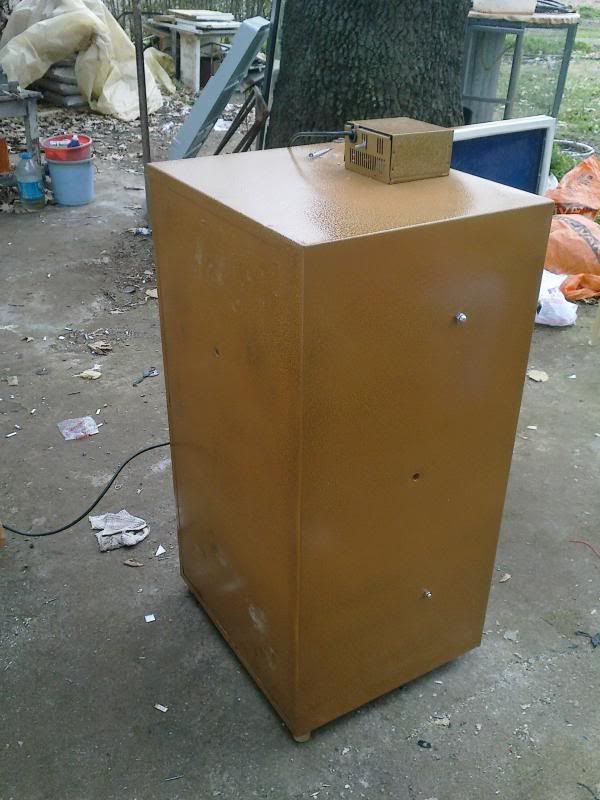

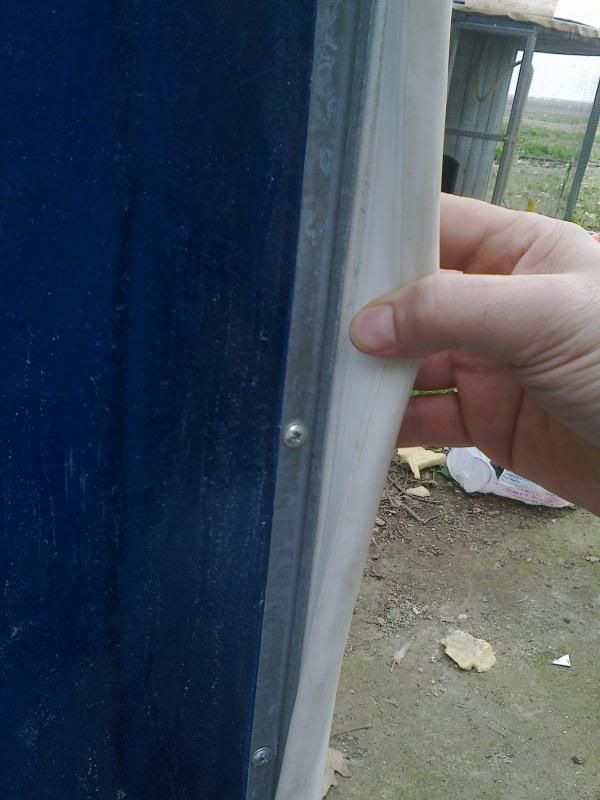

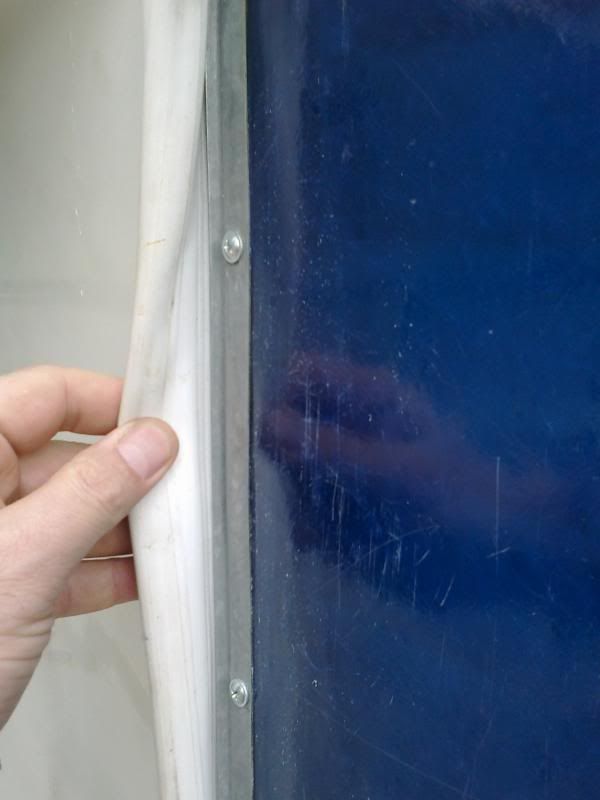

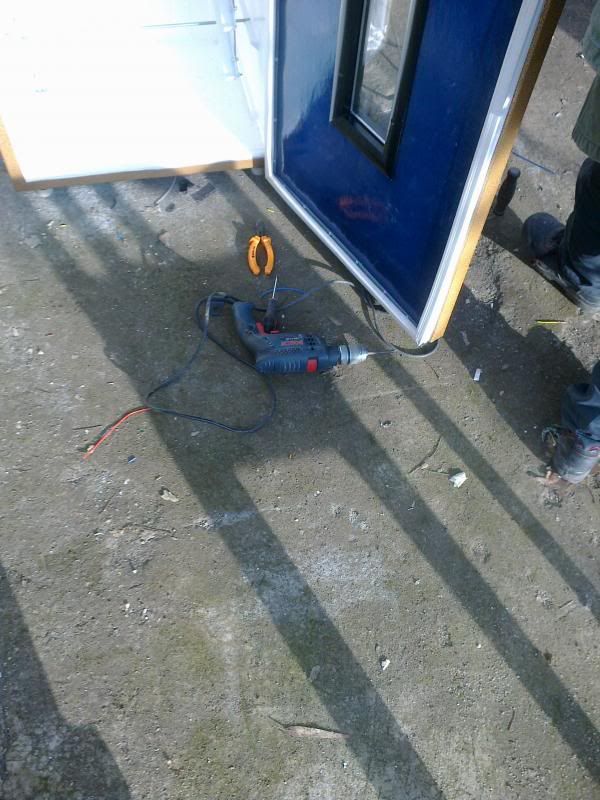

Bu resimler de makinamızın üretim hanemize girdiği andan görüntüler.

Malzeme ve işçilik 10 numara Maaşallah.İlgi ile devamını bekliyorum.

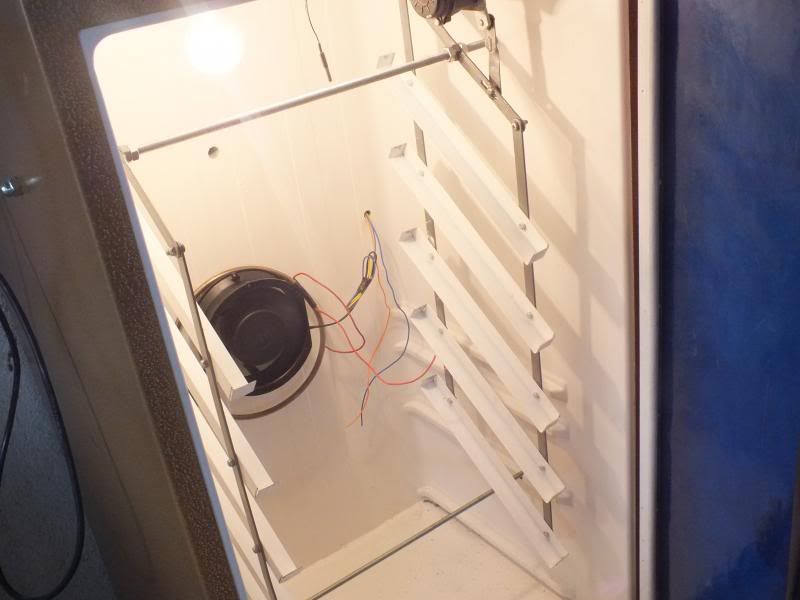

Arkadaşlar yukarıda resimlerde görünen makineyi 3 gündür boş çalıştırıyorum test etmek maksadı ile. Fakat bir türlü istediğim ısı stabilizasyonunu sağlayamadım. Makinenin üst kısmı ile en alt kısmı arasında 1,5 derecelik bir ısı farkı oluşmaktadır. Sizlerden bu sorunun çözümü için önerilerde bulunmanızı rica ediyorum.

Benim bu sorunu çözmek için kafamda 3 seçenek var. Bu 3 seçenek aşağıda sıralanmıştır. Sizler de bu konuda fikirlerinizi paylaşırsanız bu sorunu el birliği ile ortadan kaldıralım inşaallah.


1- Arka tarafta fan ve etrafında rezistans mevcut. Bu fan ve rezistansın iki yanına birer tahta parçasını dikey olarak yerleştirip fanın arkaya ittiği havayı aşağı ve yukarı daha hızlı sirküle etmesini sağlayalım böylece alt ve üst kısımdaki ısı farklılığını ortadan kaldırmış oluruz.

2- Su kabının olduğu en alt kısma bir duy ile 25-40 vatt lık bir ampul koyup bunu da termostat bağlayayım bu ampul sayesinde alt kısımların da ısısının üst kısımlar ile eşitlenmesini sağlayayım diyorum.

3- En üst kısma kapıya doğru çapraz üfleyecek bir 12 Cm lik kare fan yerleştireyim. Böylece üstte ısınan havayı aşağı doğru baskılamış olurum.

Siz ne dersiniz ?

Abi bence ısı farkı üstteki lambanın varlığından kaynaklanıyor.Kaç watt bilmiyorum ama onun alta alınması sorunu çözecektir.

Birde ilave fan gerekli. Makine boyuna uzun olduğundan duvardaki fanın üflediği hava makinenin her tarafına eşit dağılmıyor. % 50 gibi bir miktarı duvara çarpıp fan tarafından geri emiliyor ki buda fanın etkisini azaltıyor.

Linklerin Görülmesine İzin Verilmiyor. Uye ol Veya Giris yap
Abi bence ısı farkı üstteki lambanın varlığından kaynaklanıyor.Kaç watt bilmiyorum ama onun alta alınması sorunu çözecektir.

Ali bey bence o lamba içerideki yumurtaların durumunu dışarıdan görebilmek için manuel kontrollü bir lamba onun isteğe göre çalıştırıldıgını düşünüyorum..

İlyas bey ben şimdiye kadar 4 makina yaptım ve hiçbirisinde rezistans kullanmadım.Kullansaydım belki herseferinde sinirden makinayı kırabilirdim.Makinada ortada fan ve etrafında rezistans mevcut tek fan bunun üstesinden gelemiyecek çunki fan direk karşıya üflüyor halbuki aşağıdan cama 45 derece meyilli olarak fan kullansaydınız cama vurup yukarıya gerekli dağılımı yapabilirdi.Dolap kapağınada 12 voltluk bir Pc fanı bağlandığında kontrol daha sağlıklı olabilirdi.Bana kalırsa ısı sistemi komple iptal edilmeli en alta 2 adet seramik duy ve 60 watlık ampül bağlanmalı.fanıda cama doğru meyilleyip ısınan havanın yukarı çıkması dahada iyi olacaktır...

Birde şöyle bir şey yapılabilir.Hani turbo takmayı anlatmıştım.Onu uygulayabilirseniz üstte yanan lambanın alta geçmesi şartı ile buda sizin sorunu çözecektir.
Sizin iç alan geniş olduğu için fanın duvarla olan kısmına, duvara paralel bir levha ile kapatıp:
Alta üç adet başta ortada sonda, orta kısıma iki adet başta ve sonda üst kısıma da üç adet başta ortada sonda olacak şekilde delikler açarsanız fan üflediği havayı tekrar geri emebilmesi için havanın makinanın içinde  dolaşması gerekecektir.

Linklerin Görülmesine İzin Verilmiyor. Uye ol Veya Giris yap

Linklerin Görülmesine İzin Verilmiyor. Uye ol Veya Giris yap
Abi bence ısı farkı üstteki lambanın varlığından kaynaklanıyor.Kaç watt bilmiyorum ama onun alta alınması sorunu çözecektir.

Ali bey bence o lamba içerideki yumurtaların durumunu dışarıdan görebilmek için manuel kontrollü bir lamba onun isteğe göre çalıştırıldıgını düşünüyorum..

İlyas bey ben şimdiye kadar 4 makina yaptım ve hiçbirisinde rezistans kullanmadım.Kullansaydım belki herseferinde sinirden makinayı kırabilirdim.Makinada ortada fan ve etrafında rezistans mevcut tek fan bunun üstesinden gelemiyecek çunki fan direk karşıya üflüyor halbuki aşağıdan cama 45 derece meyilli olarak fan kullansaydınız cama vurup yukarıya gerekli dağılımı yapabilirdi.Dolap kapağınada 12 voltluk bir Pc fanı bağlandığında kontrol daha sağlıklı olabilirdi.Bana kalırsa ısı sistemi komple iptal edilmeli en alta 2 adet seramik duy ve 60 watlık ampül bağlanmalı.fanıda cama doğru meyilleyip ısınan havanın yukarı çıkması dahada iyi olacaktır...

Lambayı görünce termostada bağlı sandım.Haklısınız verilen parçalarda da adı geçmiyor.
